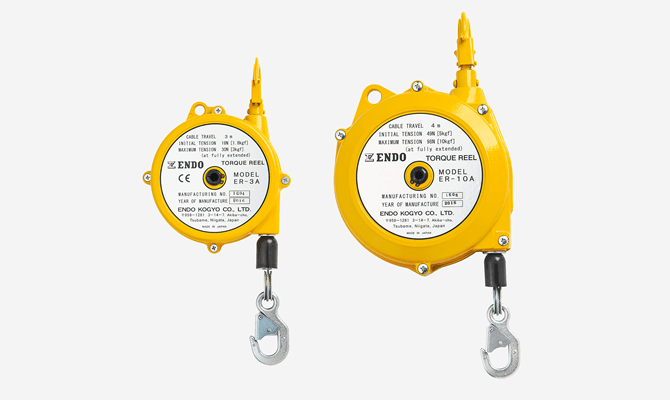

トルクリール

カタログ

軽量コンパクトながら、最長4mのロングストローク(巻取り長さ)を実現。
円筒形ドラムの採用により、ワイヤロープを引き出すと、張力(巻き取る力)が徐々に増加します。斜めに引いても、ワイヤロープの食い込みがなく快適です。
あらかじめ設定した高さでバランスし、再引き出しで巻き上がります。
ラチェット機構内蔵モデル(ER-3A、5A、10A)は、ストロークの途中でも停止することができます。

型式 最大初張力
巻取り時張力
N[kgf]
巻取り
長さ
(m)
ワイヤロープ引出し
により増加する張力
N[kgf]
スプリングの
有効巻き数
ラチェット
有無
ワイヤロープ径
(Φmm)
質量
(kg)
ER-3A 18[1.8] 3.0 12[1.2] 約16 2.38 1.4
ER-3B 18[1.8] 3.0 12[1.2] 約16 2.38 1.3
ER-5A 25[2.5] 3.0 25[2.5] 約13 2.38 1.5
ER-5B 25[2.5] 3.0 25[2.5] 約13 2.38 1.4
ER-10A 49[5.0] 4.0 49[5.0] 約13 2.38 4.5
ER-10B 49[5.0] 4.0 49[5.0] 約13 2.38 3.8
