ポジションバランサー
カタログ / 取扱説明書/CAD特長
- ステッピングモータを搭載したスプリングバランサーです
- モータを制御し、設定位置まで吊り荷の自動下降と原点までの自動上昇が可能です
- 自動での下降・上昇は電気信号により制御できます
- 電気信号の入力はボタンやセンサー、タイマーなど使用環境に合わせた要素と組み合わせが可能です
- モータが稼働していない時には通常のスプリングバランサーと同じ様に使用できます
- スプリングの調整は急速な巻き戻しの起こらない方式を採用し安全かつ簡単です
- 上フックは別売りです
商品画像

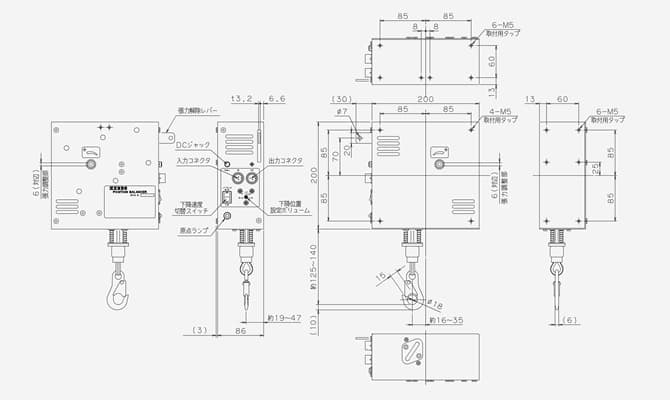

外形寸法

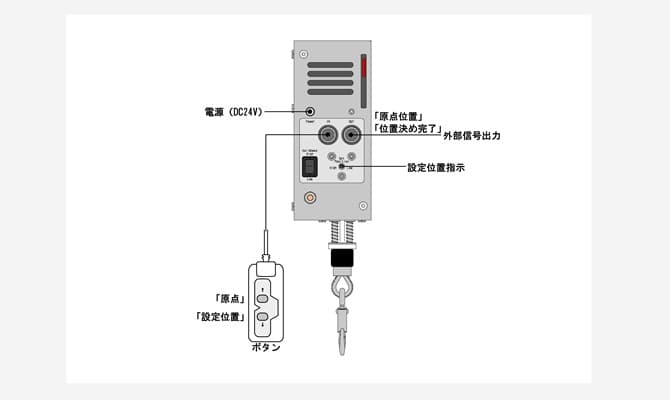

システム図

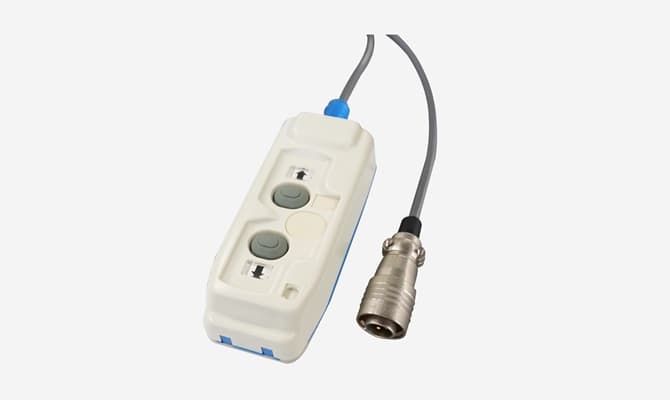

ペンダントスイッチ(標準付属部品:コード長さ1.7m)

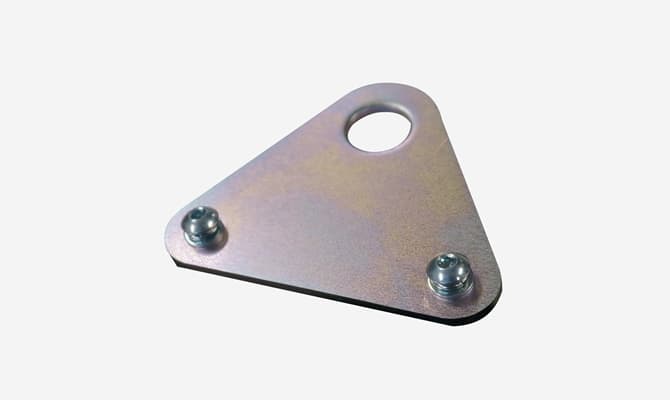

補助ハンガー(標準付属部品)

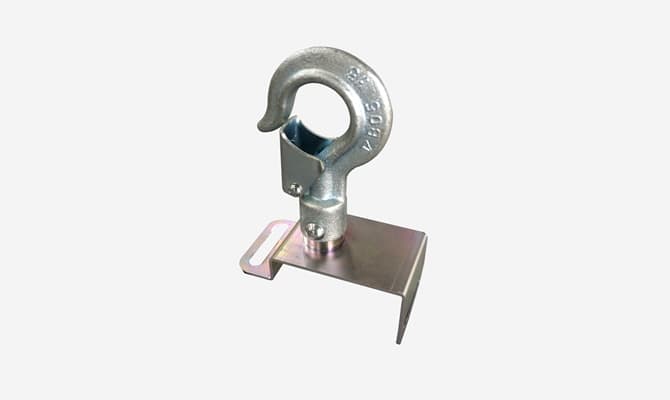

上フック(オプション部品)

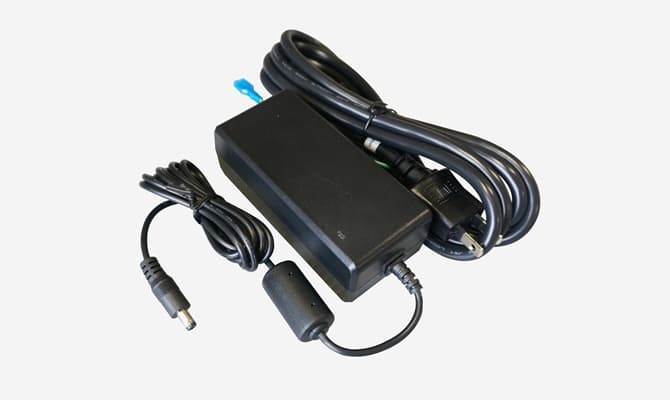

ACアダプター(オプション部品)
製品仕様
※空荷及びバランスが崩れている状態では自動運転での下降・昇降は行えません。
※上フックはオプションです
| 型式 | 容量 (kg) |
本体質量 (kg) |
ストローク (m) |
下降設定位置範囲 (m) |
下降速度 (m/s) |
上昇速度 (m/s) |
電源 | 最大消費電力 |
|---|---|---|---|---|---|---|---|---|
| PB3 | 1.5-3.0 | 4.2 | 1.2 | 0.3 - 0.9 |
低速 0.2 - 0.3 高速 0.3 - 0.5 |
0.2 - 0.3 |
DC24V | 56W |
| PB4 | 2.5-4.0 | 4.3 | ||||||
| PB5 | 3.5-5.0 | 4.4 | ||||||
| PB7 | 5.0-7.0 | 4.5 |
外部入力
| プラグ | 型式 | メーカ |
|---|---|---|
| 適合プラグ(お客様用意) | PRC03-12A10-3AM10.5(3芯、プラグ) | 多治見無線電機株式会社 |
| 本体出力コネクタ | PRC03-23A10-3AF(3芯、レセプタクル) |
外部出力
| プラグ | 型式 | メーカ |
|---|---|---|
| 適合プラグ(お客様用意) | PRC03-12A10-4F10.5(4芯、プラグ) | 多治見無線電機株式会社 |
| 本体出力コネクタ | PRC03-23A10-4M(4芯、レセプタクル) |
