まじかるくん 電空バランサー

カタログ / 取扱説明書/CAD

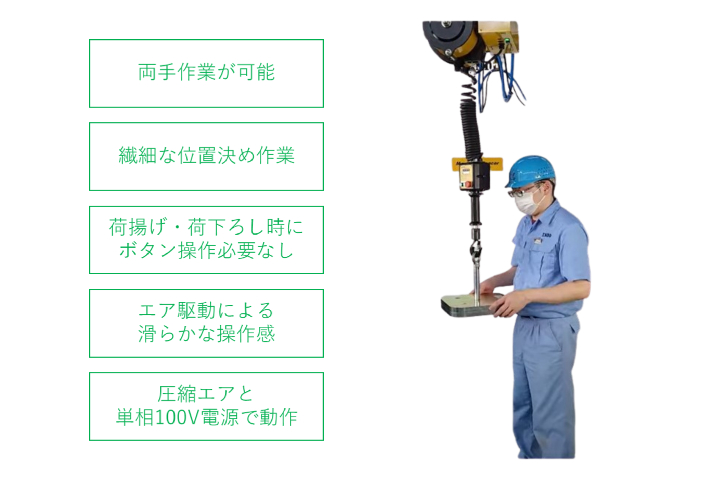

電子制御とエア制御を融合した新制御方式採用によりスムーズな操作性を実現
  • これまでのエアバランサーに電子制御を加えた新制御方式を採用しました
  • グリップ部にセンサーを設け、さらに吊り荷の重量をリアルタイムに感知してシリンダー圧を制御することで滑らかで軽い操作性、素速い動作と追従性を実現しました

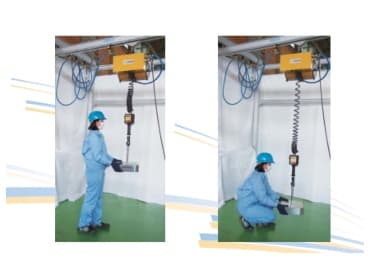

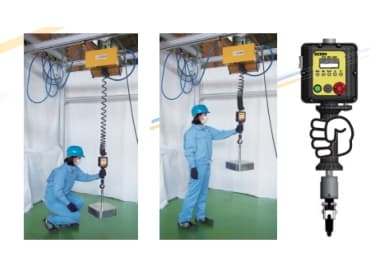

脱着作業を高速化したグリップ操作モード
  • このモードは、グリップを上下させることにより、吊り荷の脱着と吊り荷を昇降操作させる場合に使用します
  • 吊り荷の重量をリアルタイムに感知することで吊り荷の脱着の時間を大幅に短縮しました(※特許出願中)
操作力を軽減したワークバランスモード
  • 吊り荷に加えられた力を感知することにより、バランスモード時の操作力を大幅に軽減しています
  • グリップを離すとワークバランスモードに瞬時に移行します
  • 新制御方式を採用することによりのこれまでのエアバランサーに比べて、ワークバランスモードにおけるバランス操作力(作動力)を1/2~1/3程度に軽減しています(※特許出願中)
空中での荷重変化に追従する機能を搭載
  • 吊り荷の重量変化に応じてシリンダ圧を自動調整し、吊り荷の状態を維持します
  • 用途例:吊り上げた容器の中に入った液体を別の容器に注ぎ込むような作業
  • ※吊り荷の重量変化や作業内容によっては検討が必要な場合がありますので、  詳細については弊社までお問い合わせください
メンテナンス性の向上
  • 異常発生時に異常内容を表示するアラーム機能の搭載により、異常原因の特定に費やされる時間が短縮されます
  • 例えば、エア圧低下等の異常時も迅速に対応できます。
紹介動画

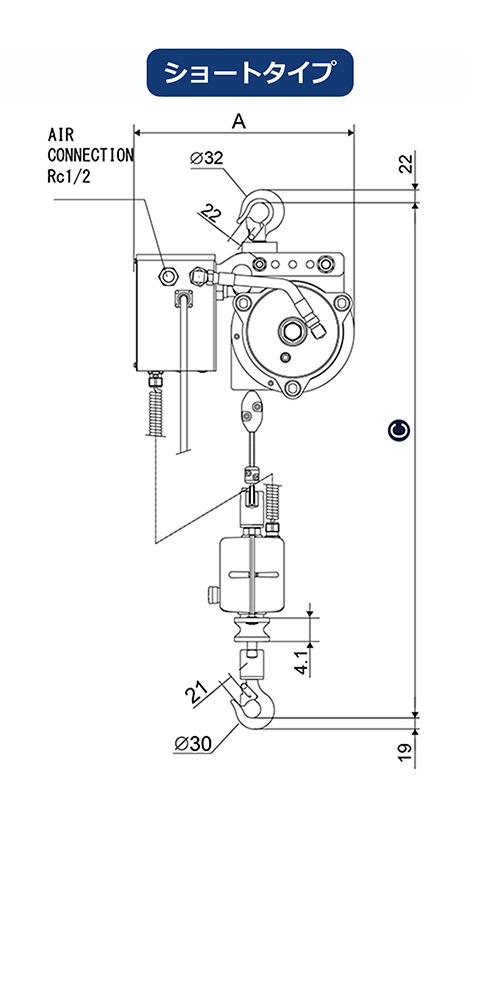

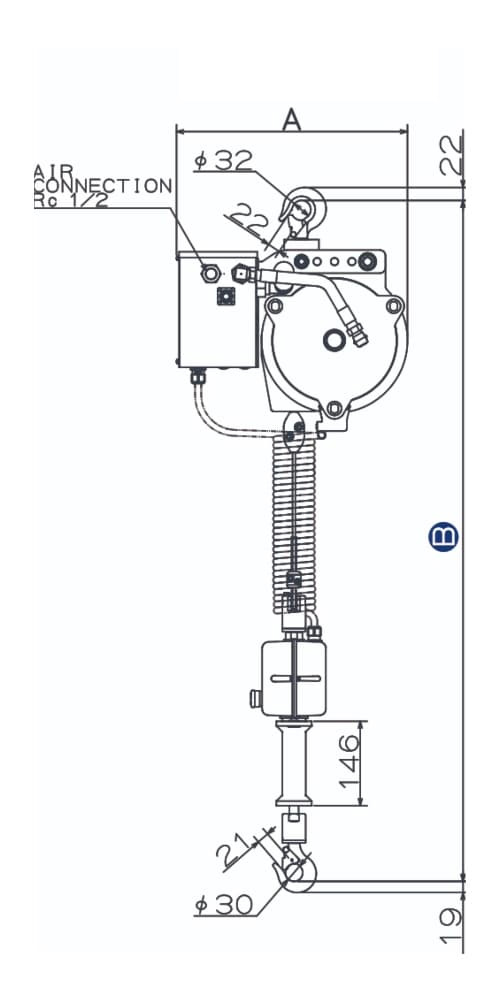

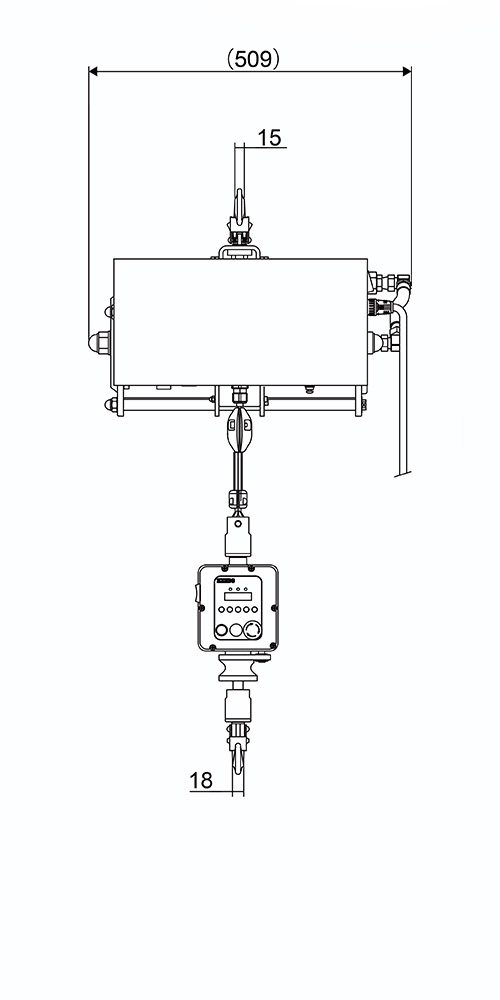

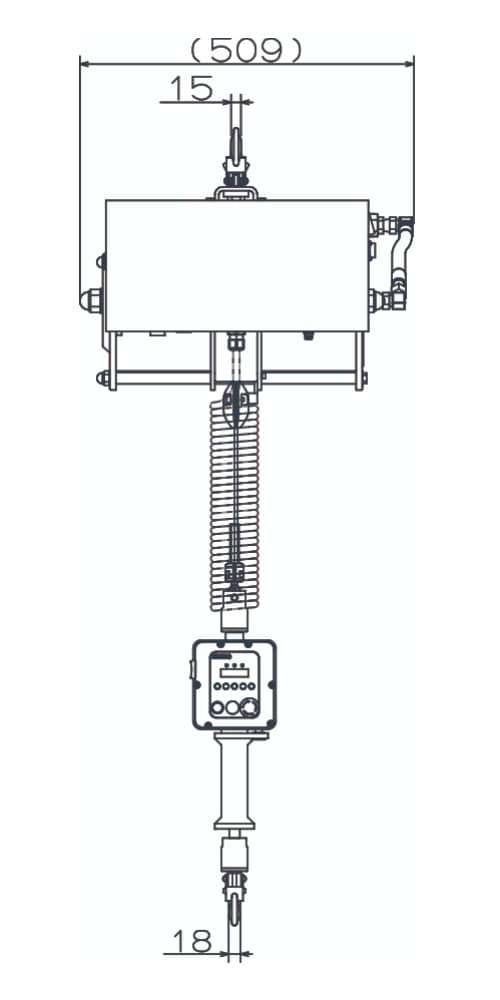

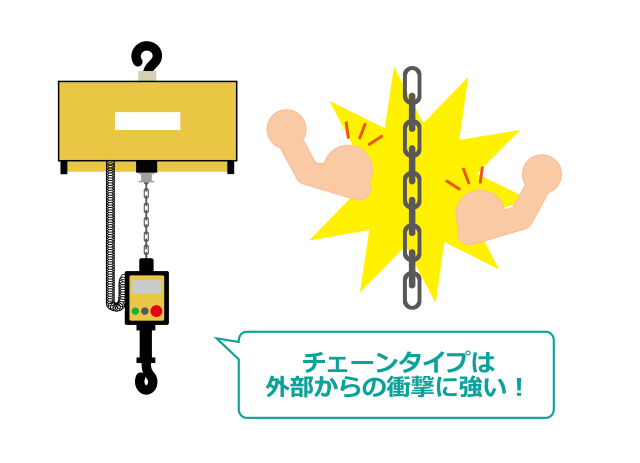

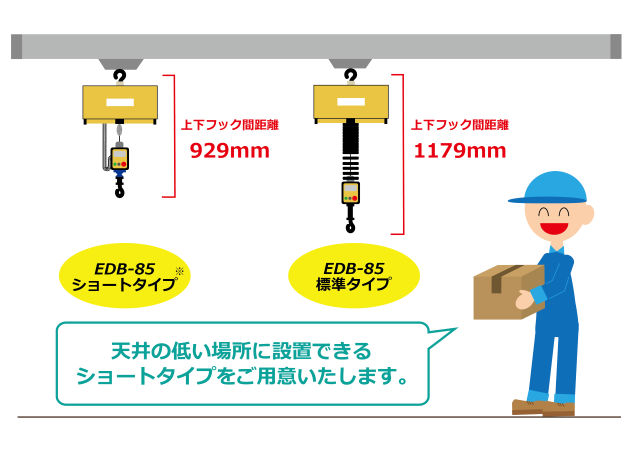

仕様
型式 給気圧力
(MPa)
最大
吊り上げ
容量
(kg)
揚程
(m)
本体
質量
(kg)
ワイヤロープ

(mm)
エア
接続口径
電気
EDB-50 0.4 20 1.9 42 φ4.76 Rc 1/2 電圧AC100V
2極プラグ
+
アース
0.5 30
0.6 40
0.7 50
EDB-85 0.4 40 1.9 43 φ4.76 Rc 1/2 電圧AC100V
2極プラグ
+
アース
0.5 55
0.6 70
0.7 85
EDB-130 0.4 61 1.9 50 φ4.76 Rc 1/2 電圧AC100V
2極プラグ
+
アース
0.5 84
0.6 107
0.7 130
バランサーでやりたい ”あれ”も”これ”も まじかるくんサポートします
  • 組立工程でのワークの位置決め
  • 加工機へのワークの脱着
  • 治具を使用した搬送 jig
  • 金型の交換作業
使用例(実際に使ってみました!)

弊社の生産ラインでの使用例です。

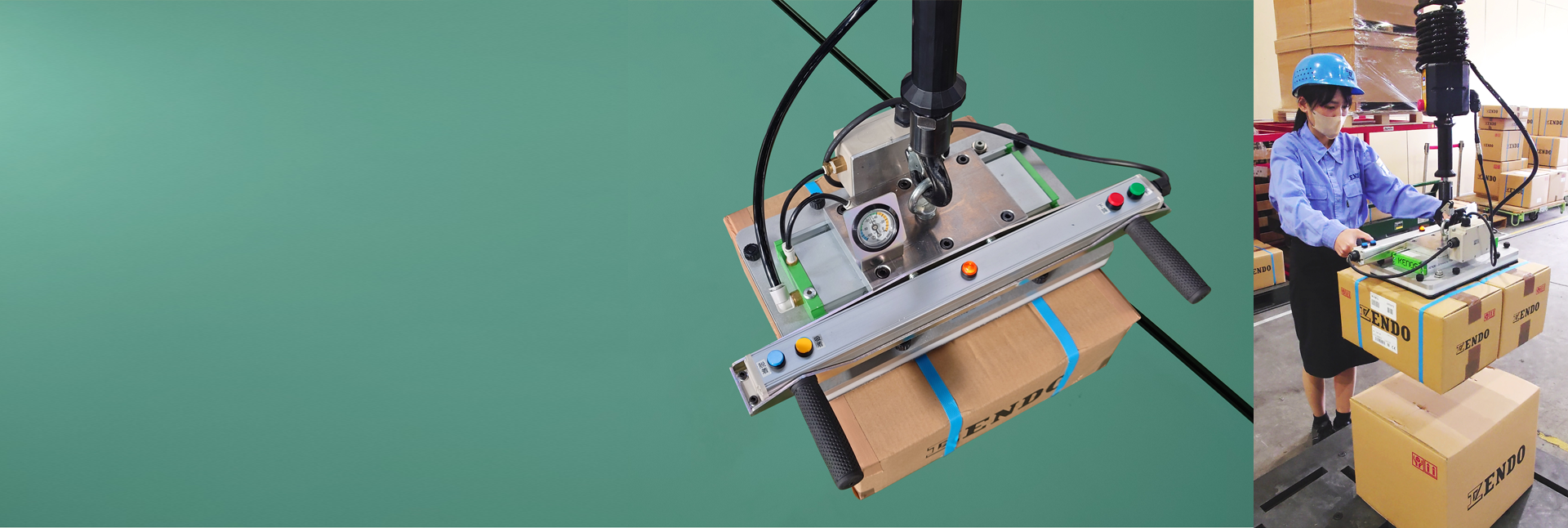

商品の搬送作業

magical balancer application
  • 完成品(約25kg)の搬送(梱包)作業。
  • 後に続く梱包箱に入れる作業もワーク操作で梱包用パッキンに位置合わせをし 衝撃を与えずに商品を箱へ納めることが出来ます。
旋盤へのワークのセッティング

magical balancer application
  • ワーク操作で微細な位置調整を行えるため、インチング作業や 重量物を支える必要性がなく作業者の負担軽減につながります。
オプション品
レールシステム
レールシステム

巻上機などを横行移動できるようにし、搬送・移載作業を人の手で自由に行えるようにします

レールシステム詳細ページ
ジブクレーン
ジブクレーン

床固定ポスト型ジブクレーンをご用意しています。 走行レールはアルミ製で、軽くスムーズな操作を可能にします。

ジブクレーン詳細ページ
