SRP-CN4-F

チラシ(A4) / スリップリング総合カタログ

商品のご相談については、お近くの営業所へお問い合わせください。

特長
  • 小型でありながら堅牢なボディを採用した高性能なスリップリング。
  • 新ブラシ方式(特許取得※)により、途切れることなく安定した通信を 実現。
  • ※SRP シリーズ PAT.NO 5094471
  • DeviceNetTM 規格準拠

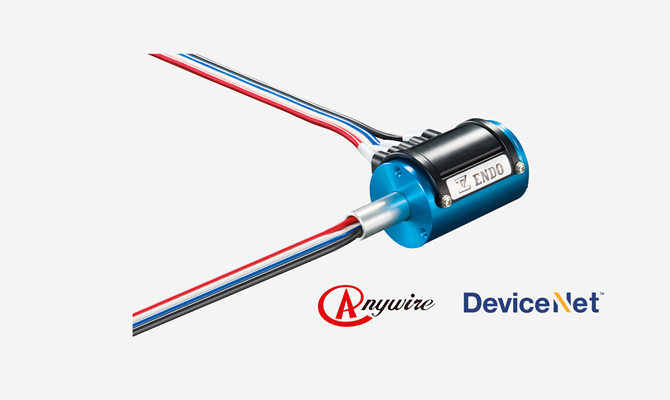

商品画像
仕様
型式 SRP-CN4-F
規格 DeviceNetTM 準拠
接触抵抗値 (ケーブル含む) 赤・黒極 0.06Ω 青・白極 0.10Ω ※初期値
通信速度 Max500Kbps(DeviceNetTM 規格)
電気構成 通信用 0.3A 2 極(青・白) 通信電源
DC24V 5A 2 極(赤・黒)
回転トルク 0.03N・m 以下(300gf・cm 以下)
許容軸荷重ラジアル 13N(1.3kgf)
許容軸荷重スラスト 13N(1.3kgf)
耐振動 5G 以下
保護構造 IP4X 相当
ケーブル シャフト・ボディ側 フラットケーブル 1m 付
許容回転数 400min⁻¹(rpm)
回転寿命 メンテナンスフリーにて 3000 万回転
質量 約 250g
