スリップリング
SRP-CL4
スリップリング総合カタログ商品のご相談については、お近くの営業所へお問い合わせください。
特長
- 小型でありながら堅牢なボディを採用した高性能なスリップリング。
- 新ブラシ方式（特許取得※）により、途切れることなく安定した通信を実現。
- ※SRP シリーズ PAT.NO 5094471
- CC-Link 規格認定

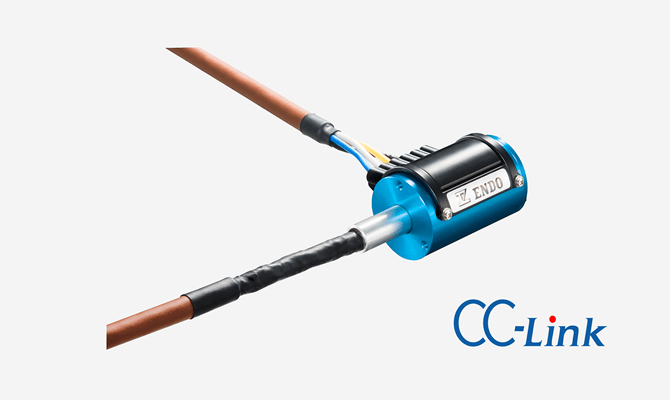

商品画像
SRP-CL4
仕様
| 型式 | SRP-CL4 |
|---|---|
| 規格 | CC-Link |
| 接触抵抗値 (ケーブル含む) | 青・白・黄極 0.10Ω シールド 0.05Ω※初期値 |
| 通信速度 | Max10Mbps（CC-Link 規格） |
| 電気構成 | 通信用 0.3A 3 極（青・白・黄） シールド 1 極 |
| 回転トルク | 0.03N・m 以下（300gf・cm 以下） |
| 許容軸荷重ラジアル | 13N（1.3kgf） |
| 許容軸荷重スラスト | 13N（1.3kgf） |
| 耐振動 | 5G以下 |
| 保護構造 | IP4X 相当 |
| ケーブル | シャフト・ボディ側 CC-Link 専用ケーブル 1m 付 |
| 許容回転数 | 400min⁻¹(rpm) |
| 回転寿命 | メンテナンスフリーにて 3000 万回転 |
| 使用環境 | 0℃～50℃以下結露なきこと 標高1000m以下 |
| 質量 | 約250g |
