SRP-CL4HPシリーズ
スリップリング総合カタログ商品のご相談については、お近くの営業所へお問い合わせください。
特長
- 本機のみで CC-Link 通信と通信電源が同時に使用可能。
- 中空形状により取付けの自由度が向上。
- 軸の中間への取付けや、エア機器との混同取付が可能。
- 新ブラシ方式（特許取得※）により、途切れることなく安定した通信を実現。
- ※SRP シリーズ PAT.NO 5094471
- CC-Link 規格認定

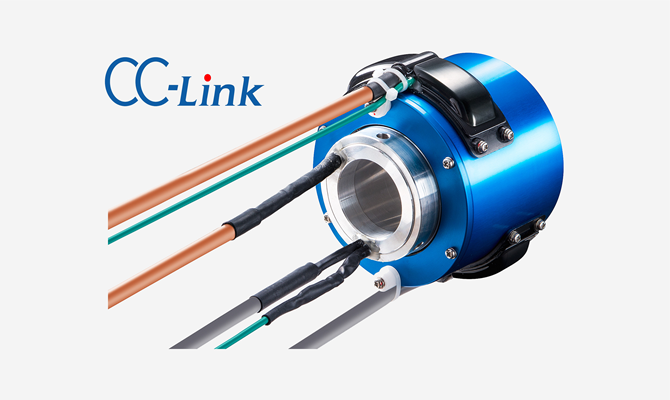

商品画像
SRP-CL4HP
仕様
| 型式 | SRP-CL4HP |
|---|---|
| 規格 | CC-Link |
| 接触抵抗値 (ケーブル含む) | 青・白・黄極 0.2Ω シールド 0.1Ω※初期値 |
| 通信速度 | Max10Mbps（CC-Link 規格） |
| 電気構成 | 通信用 0.3A 3 極（青・白・黄） シールド 1極 動力用AC250V 2極5A+GND |
| 回転トルク | 0.1N・m 以下（1000gf・cm 以下） |
| 耐振動 | 5G 以下 |
| 保護構造 | IP4X 相当 |
| ケーブル | シャフト・ボディ側 CC-LINK 専用ケーブル
IV2mm² (GND) VCTF1.25mm² -2C 各１m付 |
| 許容回転数 | 400min⁻¹(rpm) |
| 回転寿命 | メンテナンスフリーにて 3000 万回転 |
| 使用環境 | 0℃～50℃以下結露なきこと 標高1000m以下 |
| 質量 | 約 1100g |
