SRP-10003シリーズ

チラシ(A4) / スリップリング総合カタログ

商品のご相談については、お近くの営業所へお問い合わせください。

特長
  • 中空形状により取付けの自由度が向上。
  • 軸の中間への取付けや、エア機器との混同取付けが可能。
  • 新ブラシ方式(特許取得※)により、途切れることなく安定した通信を実現。
  • ※SRP シリーズ PAT.NO 5094471

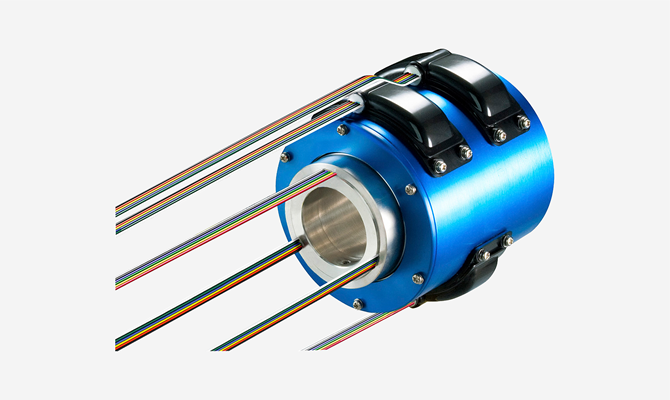

商品画像
仕様
型式 SRP-10003
規格 RS-422/485/232C 他対応
接触抵抗値 (ケーブル含む) 0.2Ω ※初期値
電気構成 通信用 AC・DC 250V 0.3A 4~18 極 ※偶数極のみ
回転トルク 0.1N・m 以下
耐振動 5G 以下
保護構造 IP4X 相当
ケーブル シャフト・ボディ側 0.3mm² 電線 0.5m 付
許容回転数 400min⁻¹(rpm)
回転寿命 メンテナンスフリーにて 3000 万回転
質量 約 1100g(6 極) 約 1400g(12 極) 約 1800g(18 極)
