RSシリーズ(販売終了)
カタログ・外形寸法 / 取扱説明書/CAD特長
- RSシリーズは販売を終了いたしました。
- リールタイプ
- 円筒形ドラムの採用により、ワイヤロープを引き出すと張力（巻き取る力）が徐々に増加します
- M5ボルト2本で簡単に固定
- 正確な張力調整を可能にするレバー式張力低減機構を内蔵
- ワイヤロープ（Wタイプ）とナイロンロープ（Nタイプ）をラインナップ
商品画像
RSシリーズ 寸法(凡例)

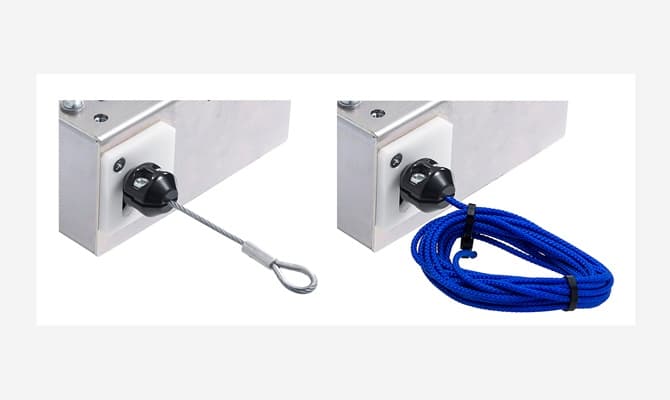

ワイヤ又はナイロンロープが選択可能
張力調整(レバー)

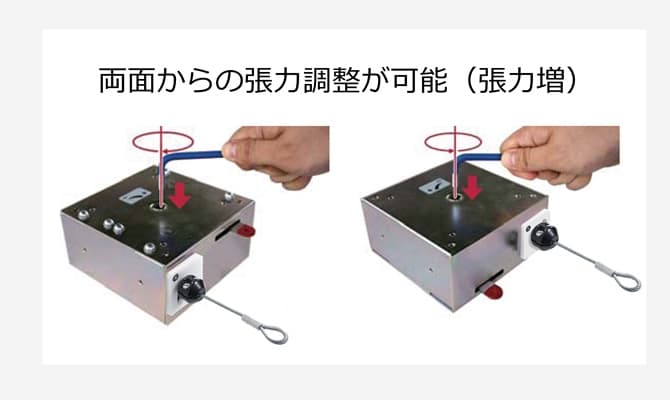

張力調整(両面)
仕様
| 型式 | 最大張力 N{Kgf} |
ﾛｰﾌﾟ種類 | ｽﾄﾛｰｸ (m) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
|---|---|---|---|---|---|---|---|---|
| RS3W | 29N {3.0kgf} | ワイヤ | 3.0 | 144 | 144 | 73 | 120 | 80 |
| RS5W | 49N {5.0kgf} | |||||||
| RS3N | 29N {3.0kgf} | ナイロン | ||||||
| RS5N | 49N {5.0kgf} |
