ぜんまいモータ
カタログ


手のひらサイズの動力源

軸を巻いた数だけ、ゼンマイにエネルギーが蓄えられます。
軸を巻き戻すと、ゼンマイに蓄えられたエネルギーが解放され、
動力となります。
巻き数がゼロに戻ったとき、軸からゼンマイが離れ慣性で
回転します。

ゼンマイモーター

構造


1.ケース

ゼンマイを格納しているケースです。

2.ゼンマイ逆巻き防止機構

ゼンマイが巻き戻され、巻き数がゼロになったとき、ゼンマイが逆側に巻かれる事を防止します。
軸は、ゼンマイがゼロになっても慣性で逆側に回ります。

3.軸

回転によってゼンマイの動力を伝えます。(オプション)

4.過巻防止機構

ゼンマイを最大回転数以上に巻いてしまった場合の破損防止機構。

5.ゼンマイ

駆動の源となるゼンマイ。

商品・仕様

■シングルタイプ仕様(ゼンマイ1本タイプ)

型式 トルク(N・m) 最大回転数 質量(kg)
ZS-08 0.8 15 1.3
ZS-16 1.6 12
ZS-24 2.4 10

■ダブルタイプ仕様(ゼンマイ2本タイプ)

型式 トルク(N・m) 最大回転数 質量(kg)
ZW-16 1.6 15 2.3
ZW-32 3.2 12
ZW-48 4.8 10

オプション

品番 品名 適用型式
LBP001953 片軸1式 ZSタイプ
LBP001954 両軸1式
LBP001955 片軸1式 ZWタイプ
LBP001956 両軸1式

※上記は軸、セットカラー、キーを含みます。


品番 品名 適用型式
LBP001975 セットカラー
(カラー2個、止ネジ4個付)
ZS, ZWタイプ

取り付け方法

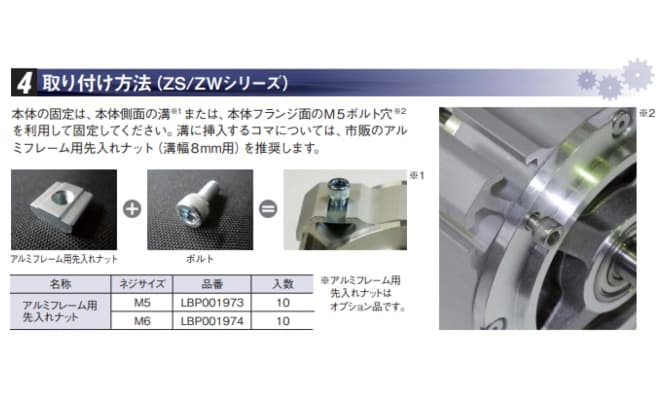

本体の固定は、本体側面の溝※1または、本体フランジ面のM5ボルト穴※2を利用して固定してください。
溝に挿入するコマについては、市販のアルミフレーム用先入れナット(溝幅8mm用)を推奨します。

使用方法

1.ホイールなどを回転させる場合

ぜんまいモータの軸と連結しているハンドルを赤矢印方向に回転させると、
黄矢印方向に回転します(開放)。

2.ぜんまいモータにアームを取り付けた場合

アームを赤矢印の方向に押し下げると、黄矢印方向に押し上げ力が発生します。

取り付けられる応用製品(部品)例

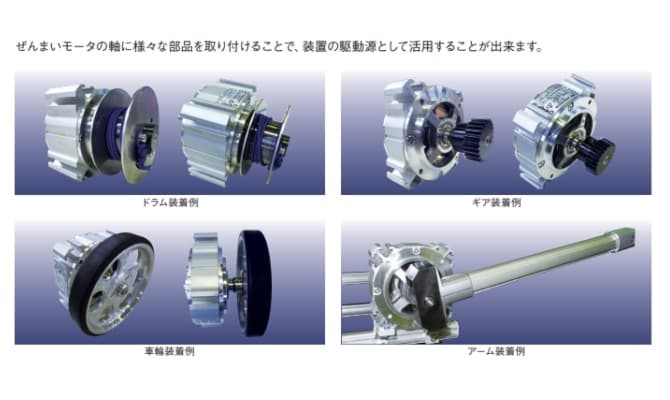

ぜんまいモータの軸に様々な部品を取り付けることで、装置の駆動源として活用することが出来ます。
