MS-ATCモデル
(ダイレクト操作モデル)
カタログ
/
取扱説明書/CAD
特長
- 手元のハンドルで操作出来るタイプです。吊り荷を安定させた状態で操作が可能です
- 停止位置から吊り荷を手で持ち、下方向へ30cm程度動かすことが出来るフローティング機能搭載。
- 昇降制御モジュールの速度調整ネジを調整する事で速度制御が可能
- エアの供給と止めてもつり荷は落下しません。ペンダントスイッチのホースが破断した場合でもつり荷は落下しません。
- エアホイスト機の約1/7の空気消費量（当社比）
- 給油を必要とせず、オイルが排気されません
- エアモータを使用していないため音が静かです
商品画像

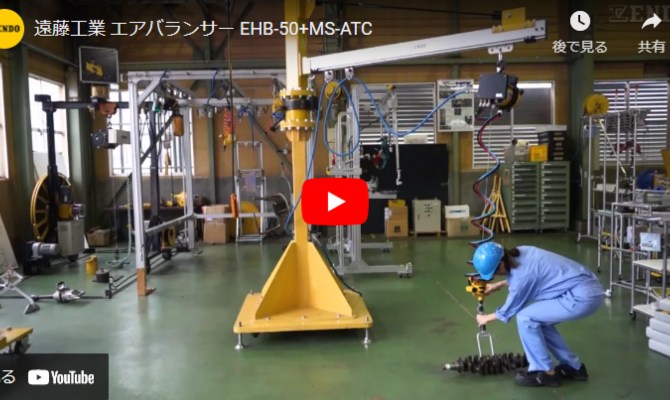

紹介動画

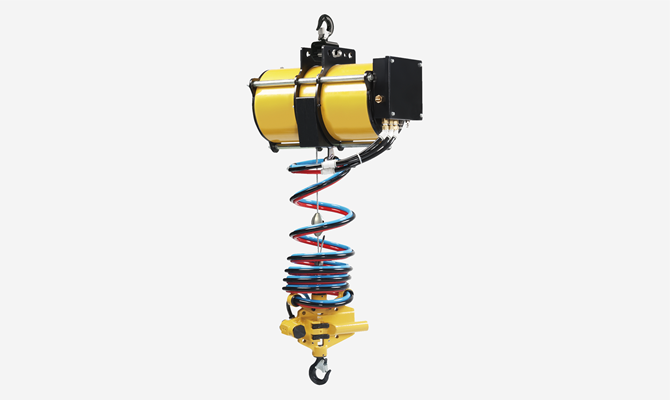

MS-ATC型(外観)
本体タイプ

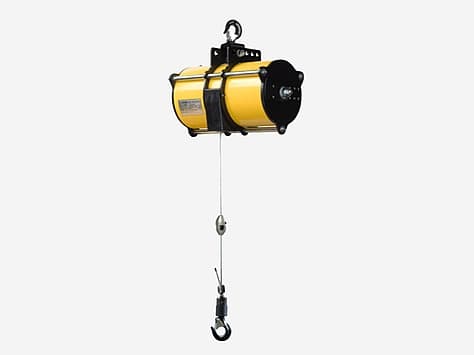

| ワイヤーロープ式 (ワイヤロープ採用の標準タイプ) |

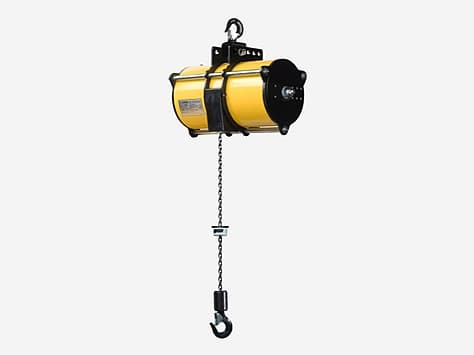

チェーン式 (合金鋼の表面硬化チェーンを採用) |
|
|
|
エアバランサー（ワイヤーロープ）仕様
| 型式 | 給気圧力 (MPa) |
最大 吊り上げ容量 (kg) |
揚程 (m) |
本体質量 (kg) |
ﾜｲﾔﾛｰﾌﾟ径 (mm) |
接続口径 |
|---|---|---|---|---|---|---|
| EHB-50S MS-ATC | 0.7 | 55 | 0.7 | 26 | φ4.76 | Rc 3/8 |
| 0.6 | 48 | |||||
| 0.5 | 40 | |||||
| 0.4 | 32 | |||||
| EHB-50 MS-ATC | 0.7 | 55 | 1.9 | 35 | φ4.76 | Rc 3/8 |
| 0.6 | 48 | |||||
| 0.5 | 40 | |||||
| 0.4 | 32 | |||||
| EHB-85 MS-ATC | 0.7 | 90 | 1.9 | 36 | φ4.76 | Rc 3/8 |
| 0.6 | 75 | |||||
| 0.5 | 62 | |||||
| 0.4 | 50 | |||||
| EHB-130 MS-ATC | 0.7 | 140 | 1.9 | 43 | φ4.76 | Rc 3/8 |
| 0.6 | 120 | |||||
| 0.5 | 100 | |||||
| 0.4 | 80 |
エアバランサー(ロードチェーン) 仕様
| 型式 | 給気圧力 (MPa) |
最大容量 (kg) |
揚程 (m) |
質量 | チェーン線径 x 掛数 (mm) |
接続口径 |
|---|---|---|---|---|---|---|
| EHB-50SC MS-ATC | 0.7 | 55 | 0.65 | 27 | 4.0 x 1 | Rc 3/8 |
| 0.6 | 48 | |||||
| 0.5 | 40 | |||||
| 0.4 | 32 | |||||
| EHB-50C MS-ATC | 0.7 | 55 | 1.8 | 36 | 4.0 x 1 | Rc 3/8 |
| 0.6 | 48 | |||||
| 0.5 | 40 | |||||
| 0.4 | 32 | |||||
| EHB-85C MS-ATC | 0.7 | 90 | 1.8 | 37 | 4.0 x 1 | Rc 3/8 |
| 0.6 | 75 | |||||
| 0.5 | 62 | |||||
| 0.4 | 50 | |||||
| EHB-130C MS-ATC | 0.7 | 140 | 1.8 | 44 | 4.0 x 1 | Rc 3/8 |
| 0.6 | 120 | |||||
| 0.5 | 100 | |||||
| 0.4 | 80 |
オプション品
