Integrated Fiber Optic Rotary Joint (i-FORJ)
インテグレーテッド光ファイバーロータリージョイント
特長
- 光通信のロータリージョイントと電気供給のスリップリングを組み合わせ一体型としました。
- 小型、軽量、据付方向が自由。
- MIL-STD-810 準拠
商品画像
i-FORJ
使用例(雲台)

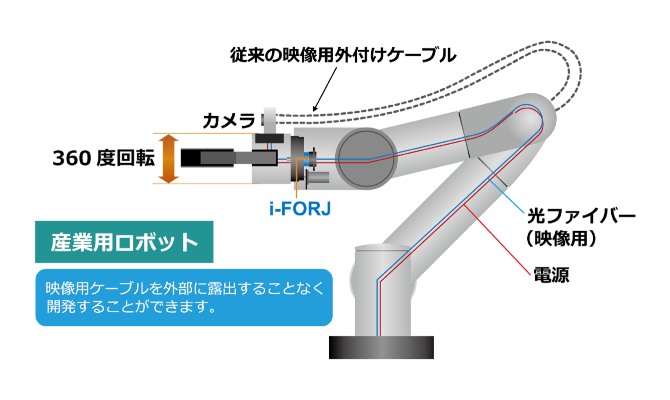

使用例(ロボット)
寸法
仕様
| 光ファイバージョイント仕様 | |
|---|---|
| 光ファイバー | ⌀50/125μm (マルチモード、⌀0.9mm心線) |
| 波長 | 850nm,1300nm(マルチモード) |
| 挿入損失 | ≤3dB |
| 回転変動 | ≤1dB |
| ピグテール長 | フランジ側：約100mm |
| 廻り止めプレート側：約100mm | |
| コネクタタイプ | フランジ側：LCコネクタ |
| 廻り止めプレート側：LCコネクタ | |
| スリップリング仕様 | |
|---|---|
| 定格電圧 | DC24V |
| 定格電流 x 極数 | 2A x 2P,1A x 2P |
| 接触抵抗値 | ≦1Ω(初期値) |
| 付属電線 | 2A回路：FEPケーブル(0.141mm2) |
| 1A回路：FEPケーブル(0.055mm2) | |
| 電線長さ | フランジ側：約300mm |
| 廻り止めプレート側：約300mm | |
| 仕様 | |
|---|---|
| 回転方向 | CW 及び CCW(エンドレス) |
| 許容回転数 | ≦600rpm |
| 使用温度 | -45 ~ 85℃（凍結なきこと） |
| 使用湿度 | 0 ~ 95%（結露なきこと） |
| 保護構造 | IP4X相当 |
| 寿命 | 1,000,000 回転 ※1（メンテナンスフリー） |
| 振動 | 8.3G ランダム波 （MIL-STD-810F） |
| 衝撃 | 40G/11ms 鋸波 （MIL-STD-810F） |
| 質量 | 約 95g（光ファイバー・コネクタ・電線含む） |
| 注意 ※1 弊社テスト条件における寿命です。（＠600rpmー連続回転） ご使用条件・環境などにより異なります。 |
|
