一軸破砕機
資料ダウンロード
特長

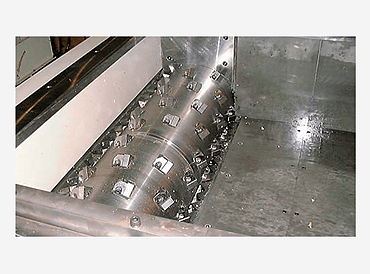

破砕室
固定刃と回転刃のクリアランスが狭いため破砕することが難しい柔らかいワークにも対応可能です。

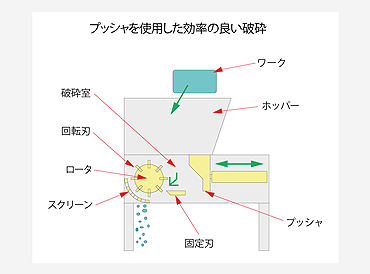

プッシャを使用した効率の良い破砕
破砕状況に合わせてプッシャを自動制御することで効率良く破砕を行います。

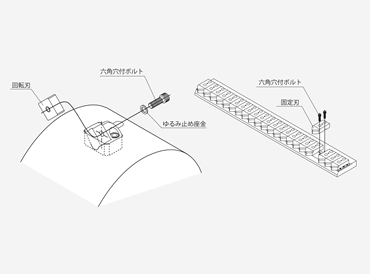

コストパフォーマンスの良い固定刃と回転刃
刃は損傷部のみ交換可能で、メンテナンスコストを抑えられます。また固定刃は精度管理され、位置を決められているため誰でも簡単に交換できます。

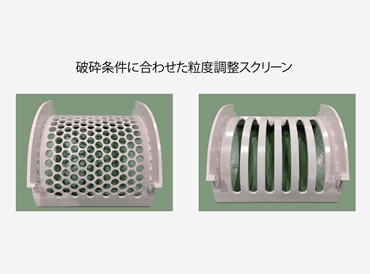

破砕条件に合わせた粒度調整スクリーン
固定刃と回転刃のクリアランスが狭いため破砕することが難しい柔らかいワークにも対応可能です。
破砕対象物
- 軟質プラスチック
- 硬質プラスチック

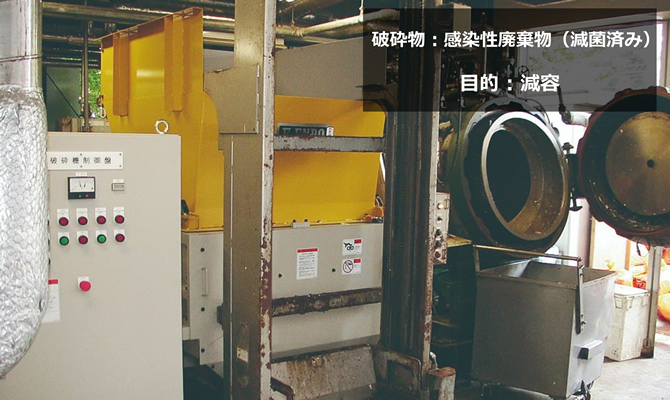

- 医療系廃棄物
- 木材
特長
- ENDOの一軸破砕機は、固定刃・回転刃とも耐摩耗性・靱性に優れた超硬刃を採用している上、 交換が容易な分割式になっているので経済的です
- 本体に取付けた固定刃と、回転するロータに付いている回転刃で、破砕物をひっかくように削って破砕します
- 破砕物は本体下部のスクリーン穴を通って排出されますが、穴径より大きいものは所定のサイズになるまで繰り返し破砕します
- 大きな塊から所定の大きさまで１台で破砕できることが特長で、 粒度を小さくしたい場合や、粒度を揃える場合に向いています
- 破砕対象物や処理量に合わせてお選びいただくだけでなく、 破砕室寸法やホッパ形状の変更、 安全装置・前後装置をお付けするなど柔軟に対応いたします
参考外形図
投入リフター->破砕機->コンベヤ排出
仕様
| 型式 | ECS30-60型 | ECS30-60J型 | ECS40-120型 |
|---|---|---|---|
| ﾛｰﾀ径(mm) | 300 | 300 | 400 |
| 破砕室ﾛｰﾀ幅(mm) | 655 | 655 | 1220 |
| 破砕室奥行(mm) | 655 | 655 | 1220 |
| 回転刃寸法(mm) | □40 | □40 | □40 |
| 回転刃枚数 | 22 | 22 | 64 |
| ﾛｰﾀ用ﾓｰﾀ(kw) | 30 | 15 | 75 |
| 油圧ﾌﾟｯｼｬ用ﾓｰﾀ(kw) | 3.7 | 3.7 | 5.5 |
| 全高(mm) | 2800 | 1800 | 2300 |
| 全幅(mm) | 2870 | 2100 | 4000 |
| 奥行(mm) | 2120 | 1800 | 3500 |
| 機械質量(kg) | 4500 | 2300 | 10000 |
