MS型
カタログ / 取扱説明書/CAD特長
- 停止位置から吊り荷を手で持ち、下方向へ30cm程度動かすことが出来るフローティング機能搭載。
- 昇降制御モジュールの速度調整ネジを調整する事で速度制御が可能
- エアの供給と止めてもつり荷は落下しません。ペンダントスイッチのホースが破断した場合でもつり荷は落下しません。
- エアホイスト機の約1/7の空気消費量（当社比）
- 給油を必要とせず、オイルが排気されません
- エアモータを使用していないため音が静かです
商品画像

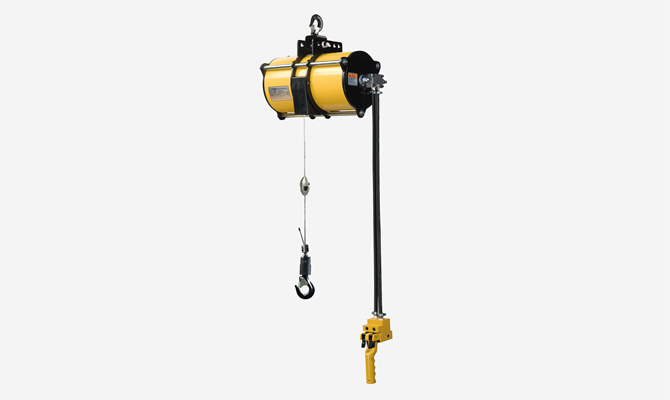

MS型(外観)
エアバランサー（ワイヤーロープ）仕様
| 型式 | 給気圧力 (MPa) |
最大容量 (kg) |
揚程 (m) |
質量 | ワイヤロープ径 (mm) |
接続口径 |
|---|---|---|---|---|---|---|
| EHB-50S | 0.7 | 55 | 0.7 | 19 | φ4.76 | Rc 3/8 |
| 0.6 | 48 | |||||
| 0.5 | 40 | |||||
| 0.4 | 32 | |||||
| EHB-50 | 0.7 | 55 | 1.9 | 28 | φ4.76 | Rc 3/8 |
| 0.6 | 48 | |||||
| 0.5 | 40 | |||||
| 0.4 | 32 | |||||
| EHB-85 | 0.7 | 90 | 1.9 | 29 | φ4.76 | Rc 3/8 |
| 0.6 | 75 | |||||
| 0.5 | 62 | |||||
| 0.4 | 50 | |||||
| EHB-130 | 0.7 | 140 | 1.9 | 36 | φ4.76 | Rc 3/8 |
| 0.6 | 120 | |||||
| 0.5 | 100 | |||||
| 0.4 | 80 | |||||
| EHB-270 | 0.7 | 270 | 1.8 | 43 | φ6 | Rc 3/8 |
| 0.6 | 230 | |||||
| 0.5 | 190 | |||||
| 0.4 | 150 |
エアバランサー(ロードチェーン) 仕様
| 型式 | 給気圧力 (MPa) |
最大容量 (kg) |
揚程 (m) |
質量 (kg) |
ロードチェーン 線径x掛数 |
接続口径 |
|---|---|---|---|---|---|---|
| EHB-50SC | 0.7 | 55 | 0.65 | 20 | 4.0x1 | Rc 3/8 |
| 0.6 | 48 | |||||
| 0.5 | 40 | |||||
| 0.4 | 32 | |||||
| EHB-50C | 0.7 | 55 | 1.8 | 29 | 4.0x1 | Rc 3/8 |
| 0.6 | 48 | |||||
| 0.5 | 40 | |||||
| 0.4 | 32 | |||||
| EHB-85C | 0.7 | 90 | 1.8 | 30 | 4.0x1 | Rc 3/8 |
| 0.6 | 75 | |||||
| 0.5 | 62 | |||||
| 0.4 | 50 | |||||
| EHB-130C | 0.7 | 140 | 1.8 | 37 | 4.0x1 | Rc 3/8 |
| 0.6 | 120 | |||||
| 0.5 | 100 | |||||
| 0.4 | 80 | |||||
| EHB-270CR | 0.7 | 270 | 0.9 | 43 | 4.0x2 | Rc 3/8 |
| 0.6 | 230 | |||||
| 0.5 | 190 | |||||
| 0.4 | 150 | |||||
| EHB-450CR (MS-Aのみ対応) |
0.6 | 450 | 0.85 | 50 | 4.0x2 | Rc 3/8 |
| 0.5 | 370 | |||||
| 0.4 | 290 |
