ステンレス製(水/温水用)スプリング式ホースリール TWAシリーズ
カタログ
特長
-
ステンレス仕様の水/温水用スプリング式ホースリールです。
-
手動でホースを引き出した際にラチェットをかけることによりホースを任意位置で止められます。再度引き出すと自動でホースは巻き取られます。
-

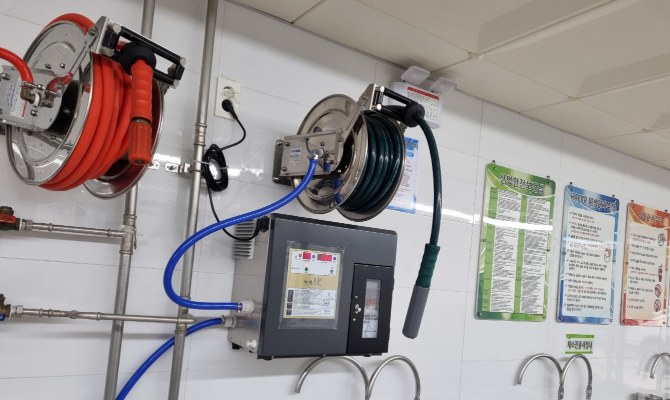

壁面への取付を前提とした製品で壁取り付け用ブラケットも同梱しています。

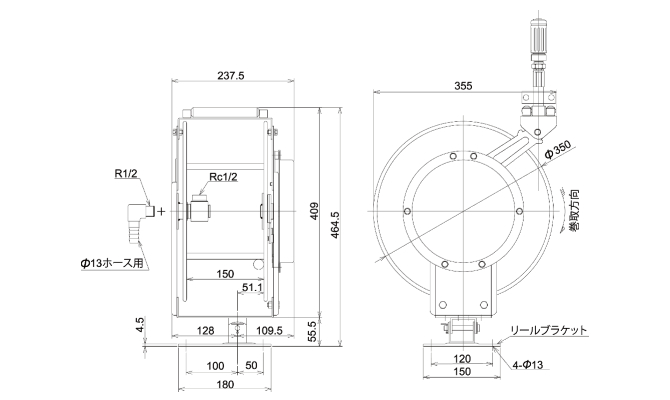

寸法
仕様
型式 |
最高 使用圧力 |
流体 |
ホース 内径 |
ホース 長さ |
本体概算 質量 (ホース含) |
ホース 接続口径 |
TWA-1310-SUS-WALL |
1MPa |
水・温水 (70℃以下) |
φ13 |
10m |
11kg |
Rc 1/2 |
TWA-1315-SUS-WALL |
15m |
13kg |
梱包品
-
リール本体 ×1台
-

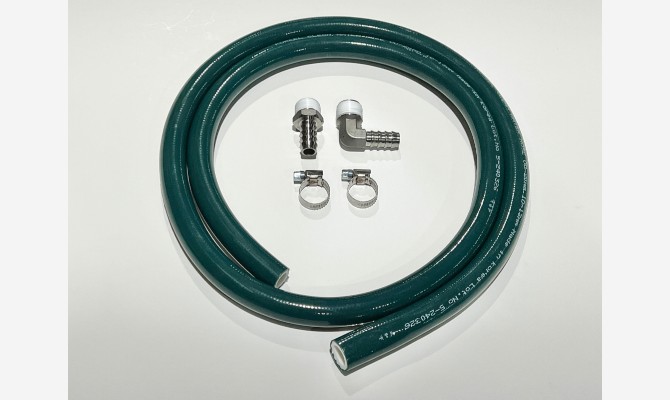

1次側ホース:内径φ13 緑色 1.5m ×1本
-
2次側ホース:内径φ13 緑色 先端ノズル付き ×1セット(ホース付属長さは型式により異なります。)
-
ホースストッパー ×1個
-
90度エルボホースニップル:片側R1/2ネジ – 片側タケノコニップル ×1個
-
ストレートホースニップル:片側R1/2ネジ – 片側タケノコニップル ×1個
-
ホースバンド ×2個
-
リールブラケット1式
- ブラケットアッセンブリ x1セット
- ブラケット固定用ピンアッセンブリ x1セット
- アンカーボルト(3/8”:コンクリート壁取付用) ×4セット
- 取付ボルト(M8×120L:EPSパネル取付用) ×4セット
- EPSパネルプレート ×2枚(EPSパネル取付時に背面で使用)
- 取付ボルト(M8×25L:鉄板取付用) ×4セット
-
取扱説明書
