EWFシリーズ(標準タイプ-安全装置付き)
カタログ / 取扱説明書/CAD特長
- ドラムの剥き出し部分を極力少なくし、作業者の安全に配慮しました
- 吊り下げ質量調整の目安になるゲージを搭載
- 落下防止装置付きで、万一のスプリング破断の際も、吊り下げ物は落下しません
- プラグ方式ワイヤロープ
- ドラムロック機構
- カートリッジ式スプリング
- PTF-125とカラビナ対応

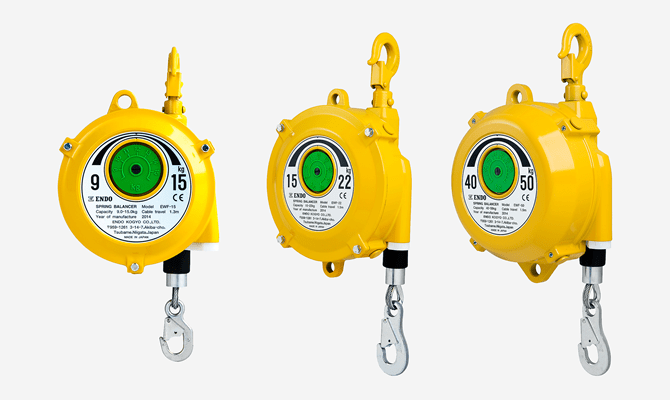

商品画像
EWFシリーズ
張力調整方法(ウォーム式)
仕様
| 型式 | 容量 (kg) |
ｽﾄﾛｰｸ (m) |
ﾜｲﾔﾛｰﾌﾟ径 (Φmm) |
質量 (kg) |
ｽﾌﾟﾘﾝｸﾞ 調整 |
落下防止 装置 |
ﾄﾞﾗﾑﾛｯｸ 機構 |
|---|---|---|---|---|---|---|---|
| EWF-9 | 4.5～9.0 | 1.3 | 4.0 | 3.5 | ｳｫｰﾑ式 | 〇 | 〇 |
| EWF-15 | 9.0～15.0 | 1.3 | 4.0 | 3.8 | 〇 | 〇 | |
| EWF-22 | 15.0～22.0 | 1.5 | 4.76 | 7.3 | 〇 | 〇 | |
| EWF-30 | 22.0～30.0 | 1.5 | 4.76 | 7.7 | 〇 | 〇 | |
| EWF-40 | 30.0～40.0 | 1.5 | 4.76 | 9.7 | 〇 | 〇 | |
| EWF-50 | 40.0～50.0 | 1.5 | 4.76 | 10.1 | 〇 | 〇 | |
| EWF-60 | 50.0～60.0 | 1.5 | 4.76 | 11.1 | 〇 | 〇 | |
| EWF-70 | 60.0～70.0 | 1.5 | 4.76 | 11.4 | 〇 | 〇 | |
| EWF-90 | 70.0～90.0 | 2.0 | 4.76 | 21.9 | 〇 | 〇 | |
| EWF-105 | 85.0～105.0 | 2.0 | 4.76 | 24.0 | 〇 | 〇 | |
| EWF-120 | 100.0～120.0 | 2.0 | 4.76 | 27.5 | 〇 | 〇 |
オプション品
